成 功 案 例

仿真场景

在封装基板互连设计中，S 参数是评估信号完整性的核心指标。本案例将详细介绍如何使用 M3EM Studio 对待分析信号网络（Cadence Allegro）进行导入、建模到仿真求解的全流程。最终，通过将 M3EM Studio 的仿真结果与标杆软件进行对比，验证了 M3EM Studio 在该应用场景下的仿真精度。

M3EM EDA导入界面

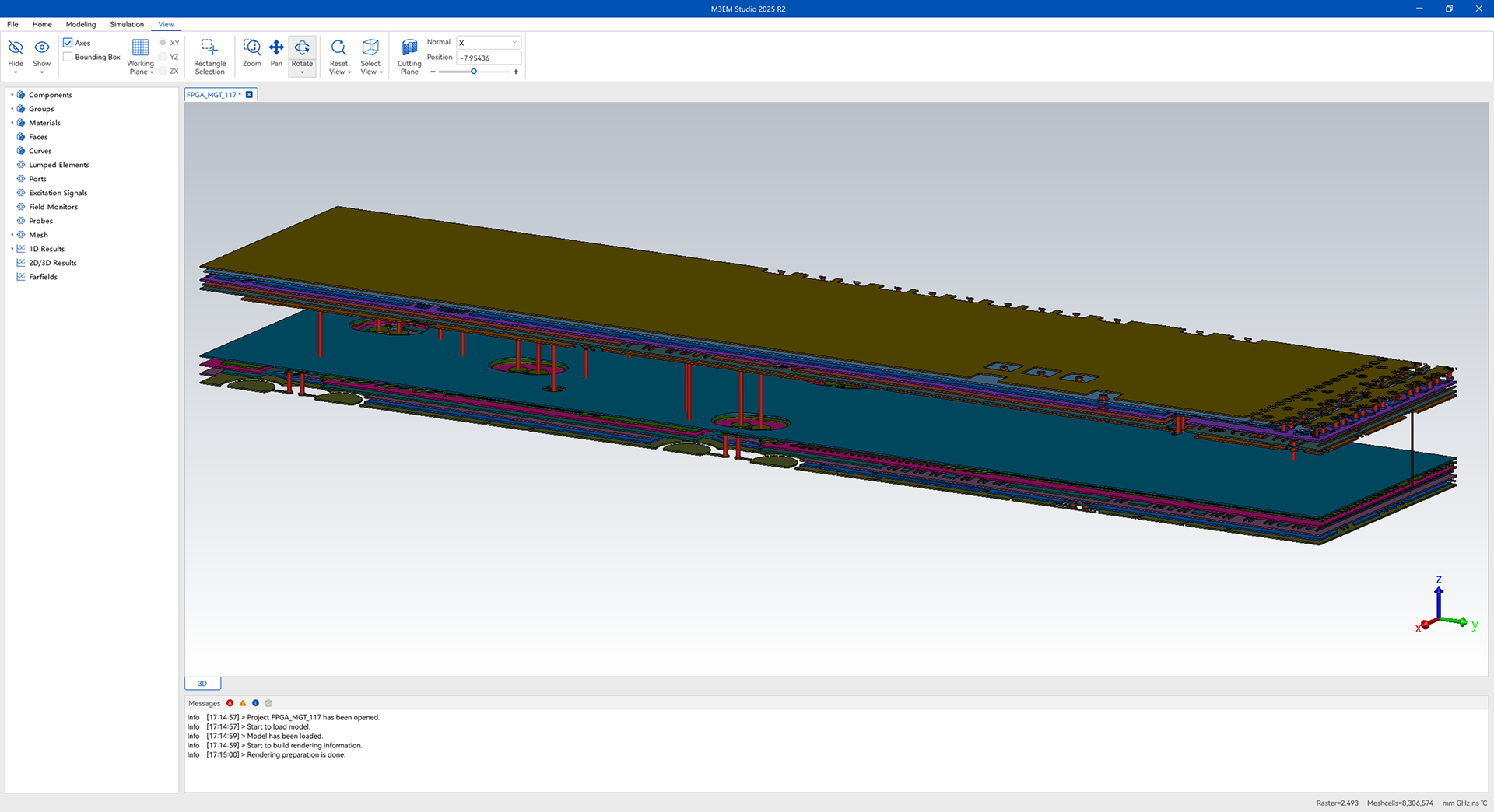

3D模型框选区域

网格信息

仿真结果

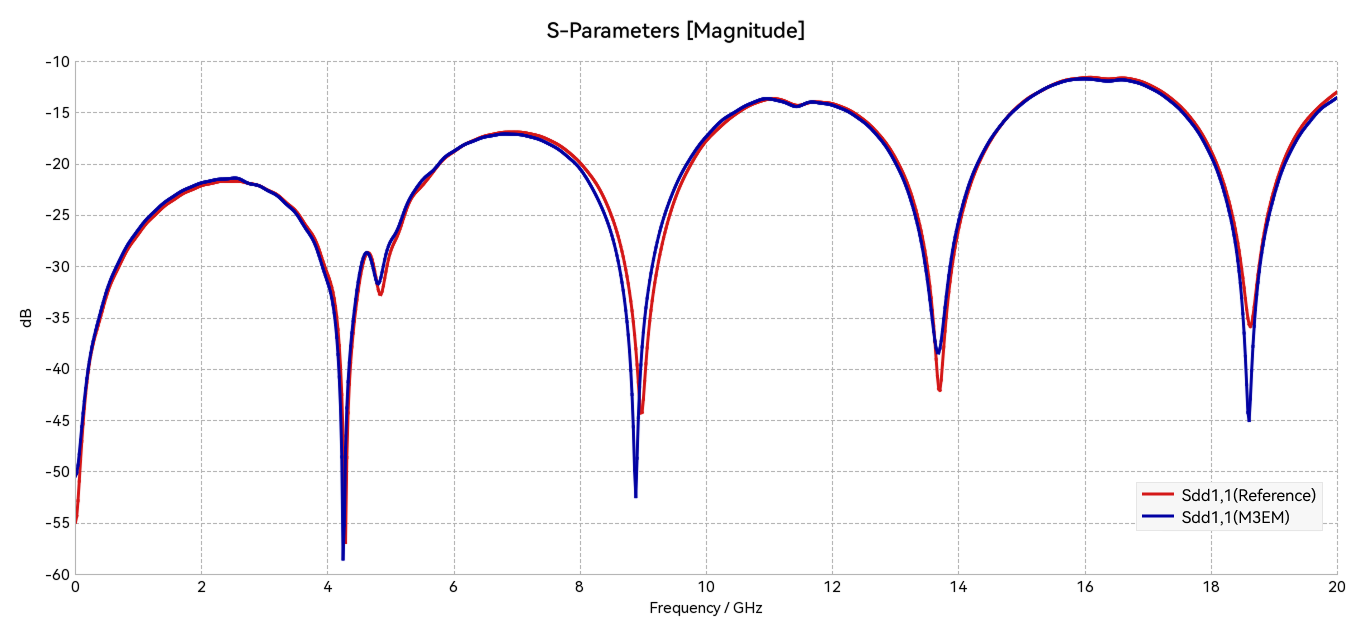

S 参数仿真结果对比

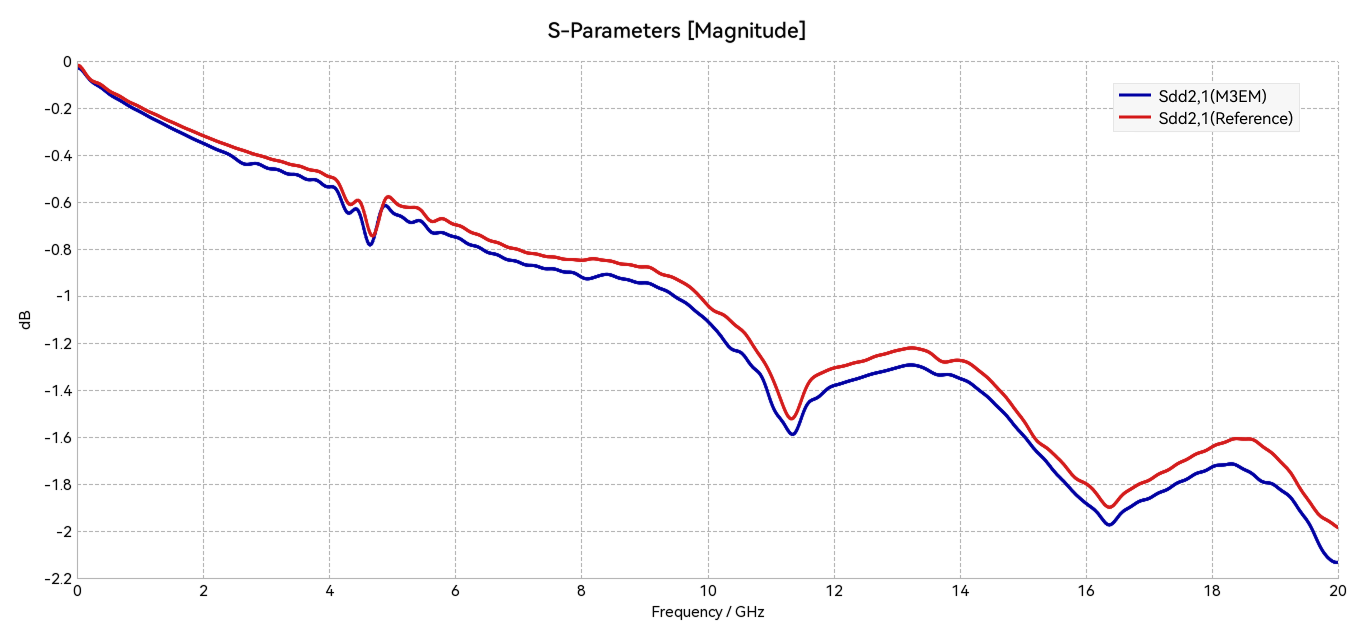

S 参数仿真结果对比

总结

通过与标杆软件的对比验证，M3EM Studio 在高密度封装基板 S 参数提取中展现出优异的仿真精度和效率。无论是回波损耗还是插入损耗，均与标杆结果高度契合，验证了软件在复杂封装结构电磁仿真中的可靠性。

仿真场景

本案例以某款 5G 智能手机整机为对象（含主板 PCB 详细走线及过孔），完整呈现从模型导入到结果分析的全流程精细化仿真。通过精准模拟金属边框与复杂组件间的电磁环境，快速输出 S 参数、天线增益、辐射效率等关键指标，助力工程师在设计早期精准定位干扰源、优化天线布局，大幅减少样机试制次数，为 5G 终端提供了一套高精度、高效率的整机天线仿真解决方案。

手机整机模型

网格信息

仿真结果

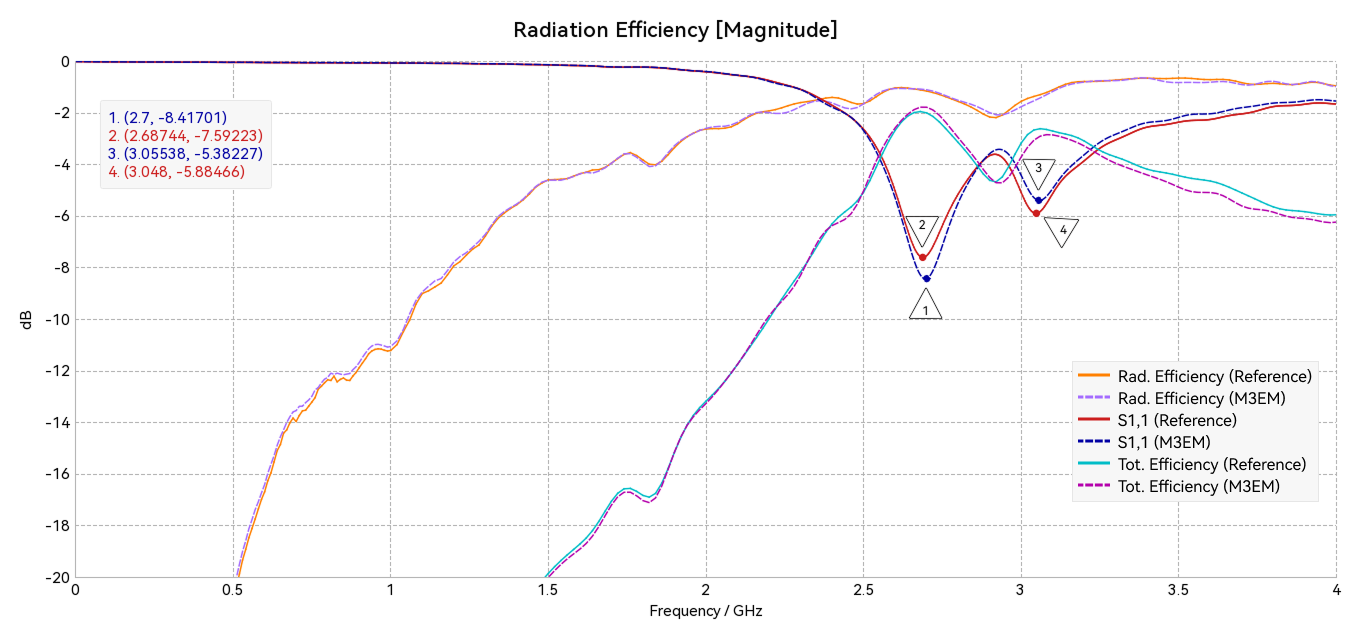

S 参数及效率

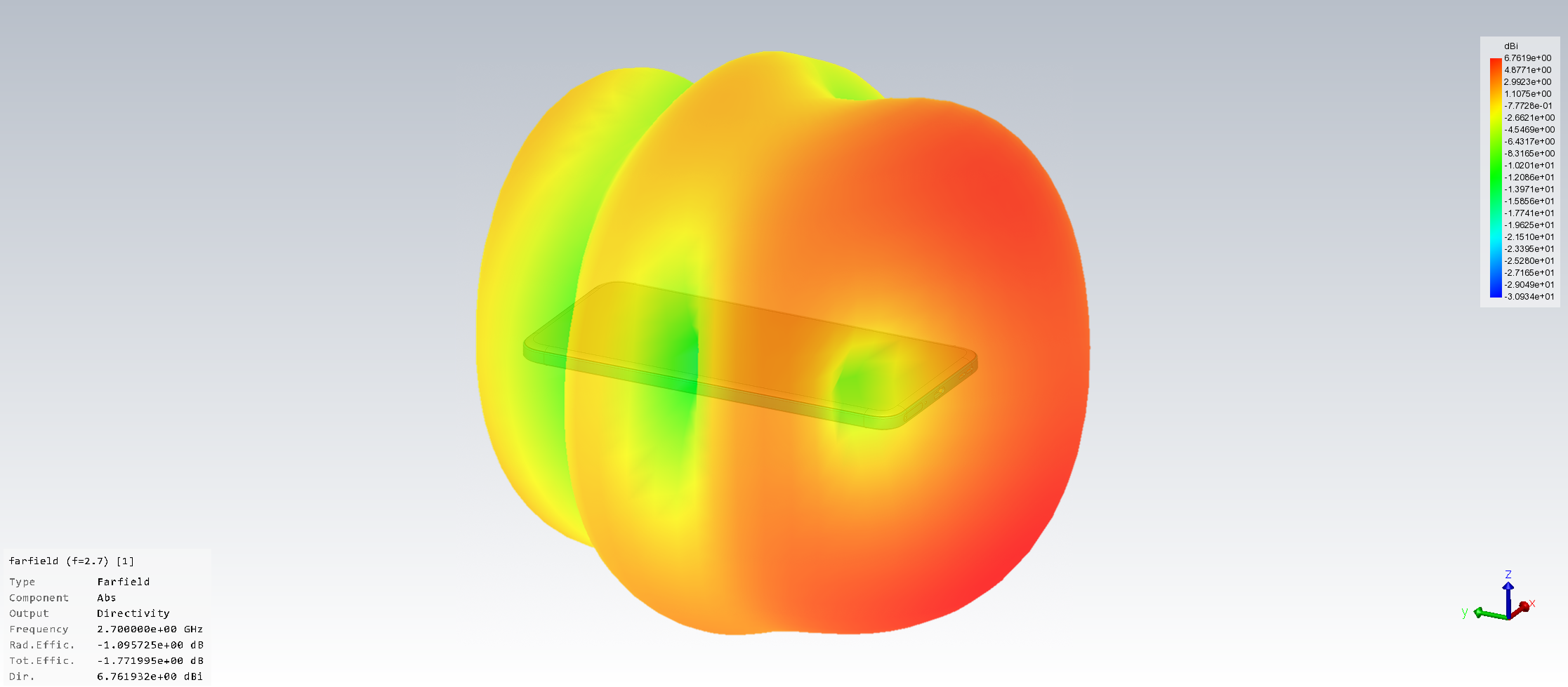

谐振设置（2.7GHz）远场方向图

总结

在 S 参数与效率等关键指标对比中，M3EM Studio 与行业参考软件结果高度一致。依托自研的高效网格剖分算法及先进的共形增强（ACE）技术，M3EM Studio 能够在结构复杂、尺寸跨度较大的消费电子产品场景下，实现高精度、高效率的电磁仿真。

仿真场景

在车载天线开发中，零部件级设计验证（DV）完成后装车实测，常因整车复杂电磁环境（如金属屏蔽、腔体谐振、玻璃/内饰介电损耗及多天线互扰）导致辐射效率、方向图等关键指标偏移，带来性能不达标的风险。M3EM Studio 成功解决整车从微尺度零部件到大型车身之间的跨尺度仿真建模挑战，精准评估天线模块在复杂车载环境中的电磁性能，输出 S 参数、辐射效率与增益等关键参数，提前规避干扰隐患，支撑天线系统的快速迭代优化。

车载雷达模型

网格信息

仿真结果

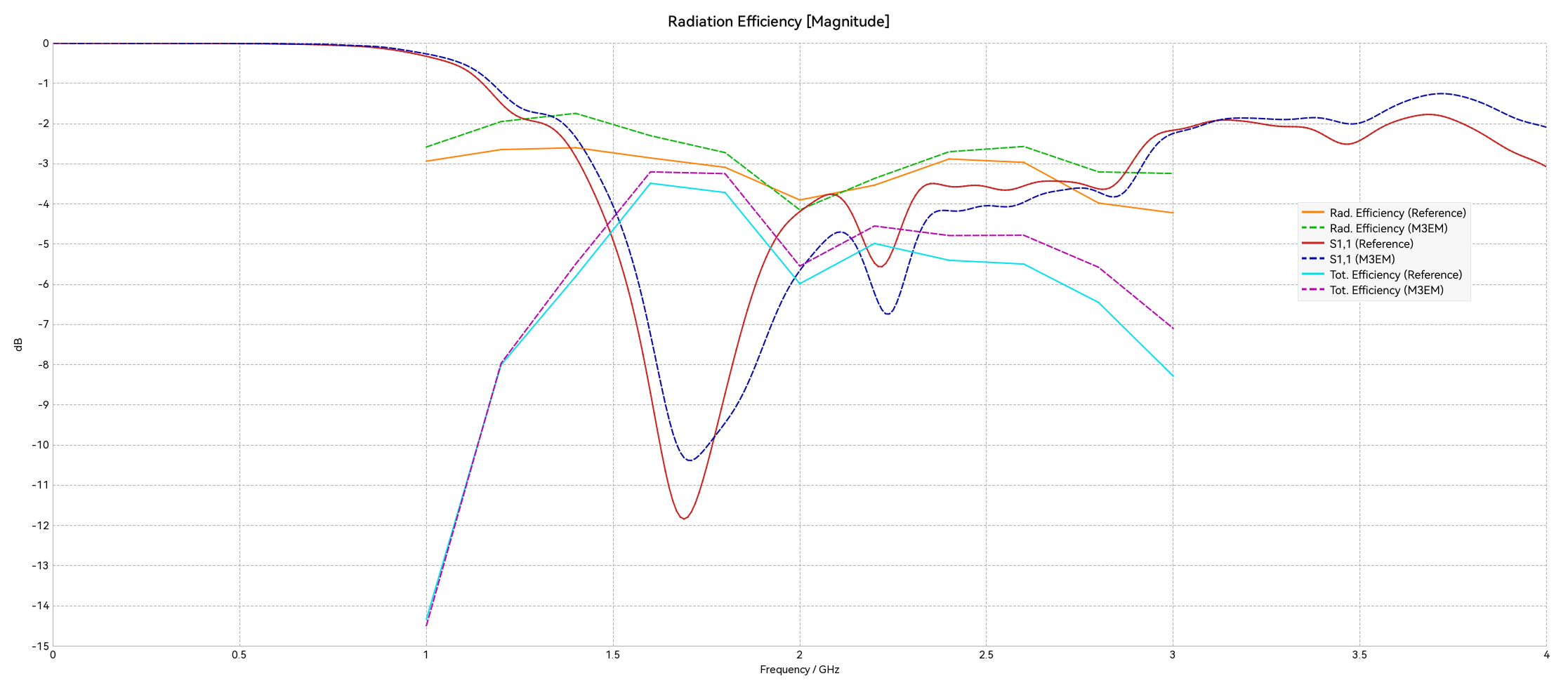

S参数和效率仿真结果对比

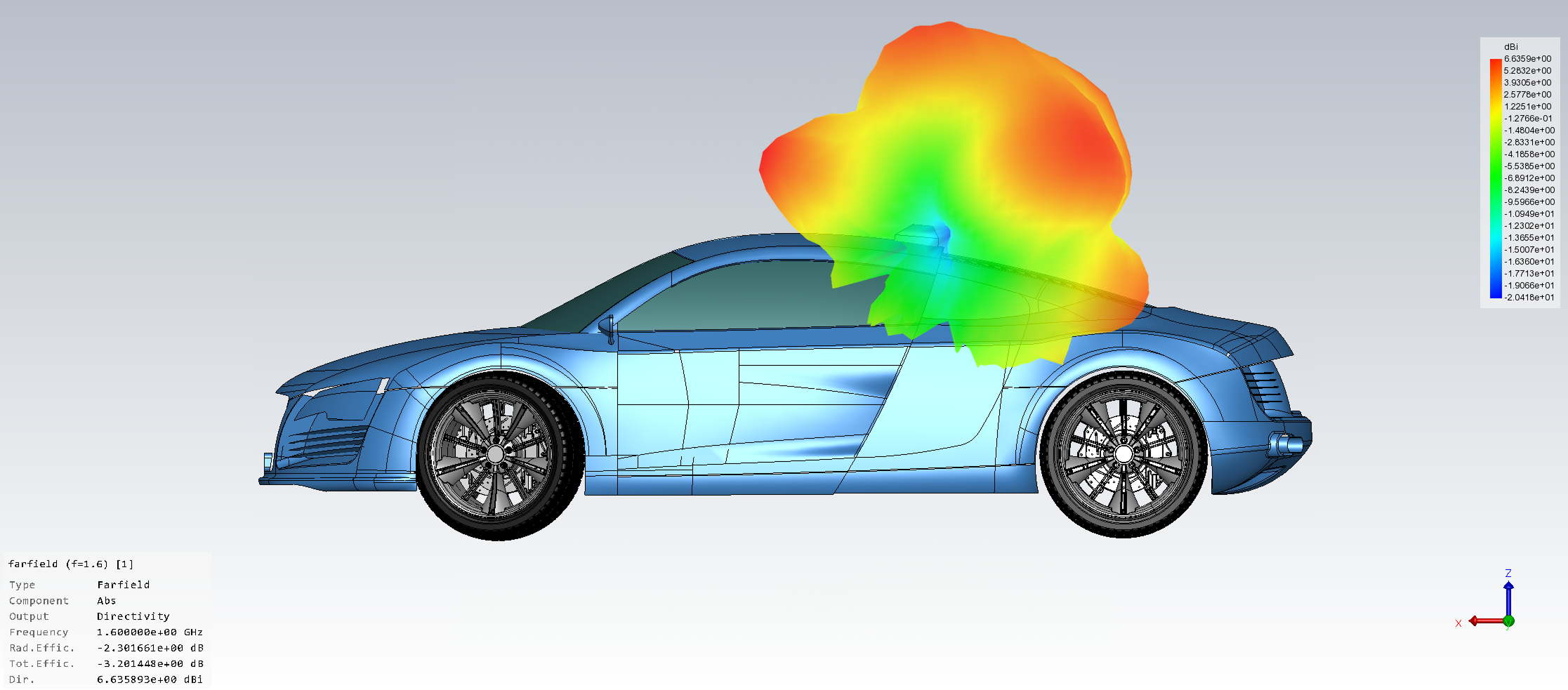

Farfield辐射图

总结

M3EM Studio 成功解决整车从微尺度零部件到大型车身之间的跨尺度仿真建模挑战，能够准确评估天线模块在复杂车载环境中的电磁性能（包括 S 参数、辐射效率与增益等），显著减少高成本样车的测试、迭代需求。

仿真场景

频率选择表面（Frequency Selective Surface，FSS）广泛应用于卫星通信与毫米波雷达系统，可在复杂电磁环境下实现特定频段的电磁调控。传统有限差分法因阶梯误差，导致谐振频点偏移，无法精确表征其频变特性。M3EM Studio 软件凭借独有的先进共形几何增强（Advanced Conformal Enhancement，ACE）技术避免了传统有限差分方法带来的阶梯误差，对具有复杂 Minkowski 分形单元的 FSS 透波阵列结构进行建模与仿真分析，研究该结构对天线 S 参数和远场辐射方向图的影响。

FSS 阵列结构

网格信息

仿真结果

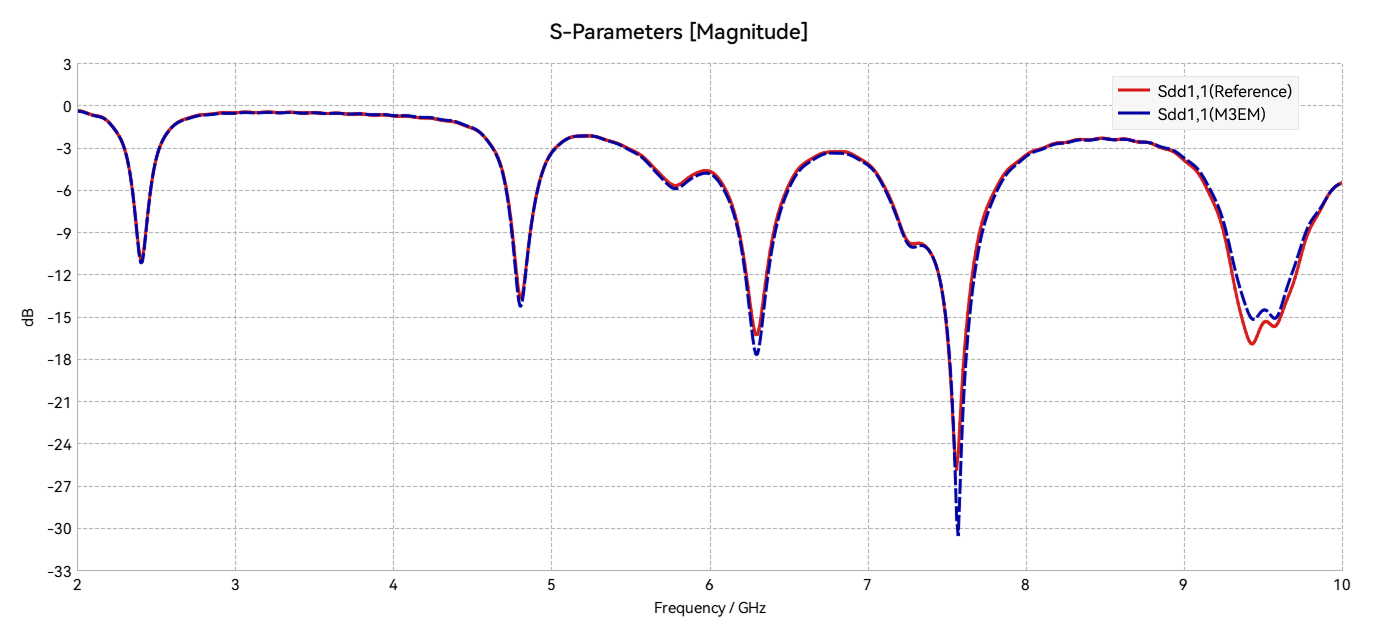

S 参数仿真结果对比

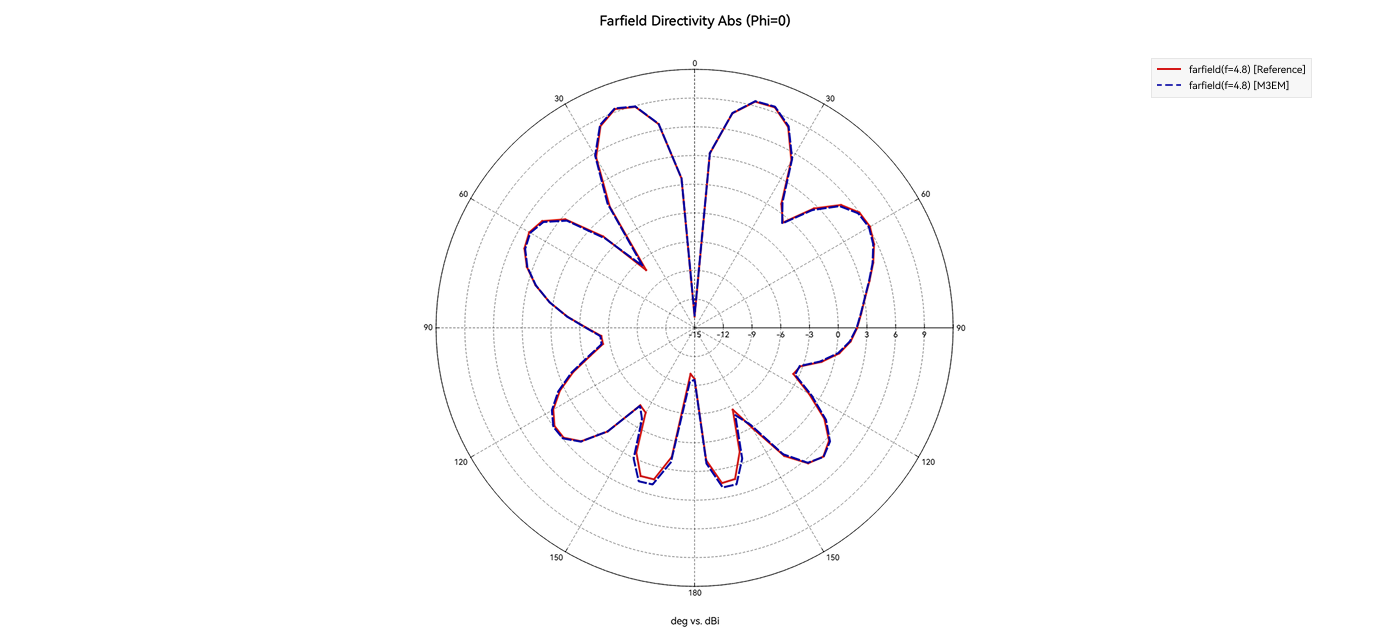

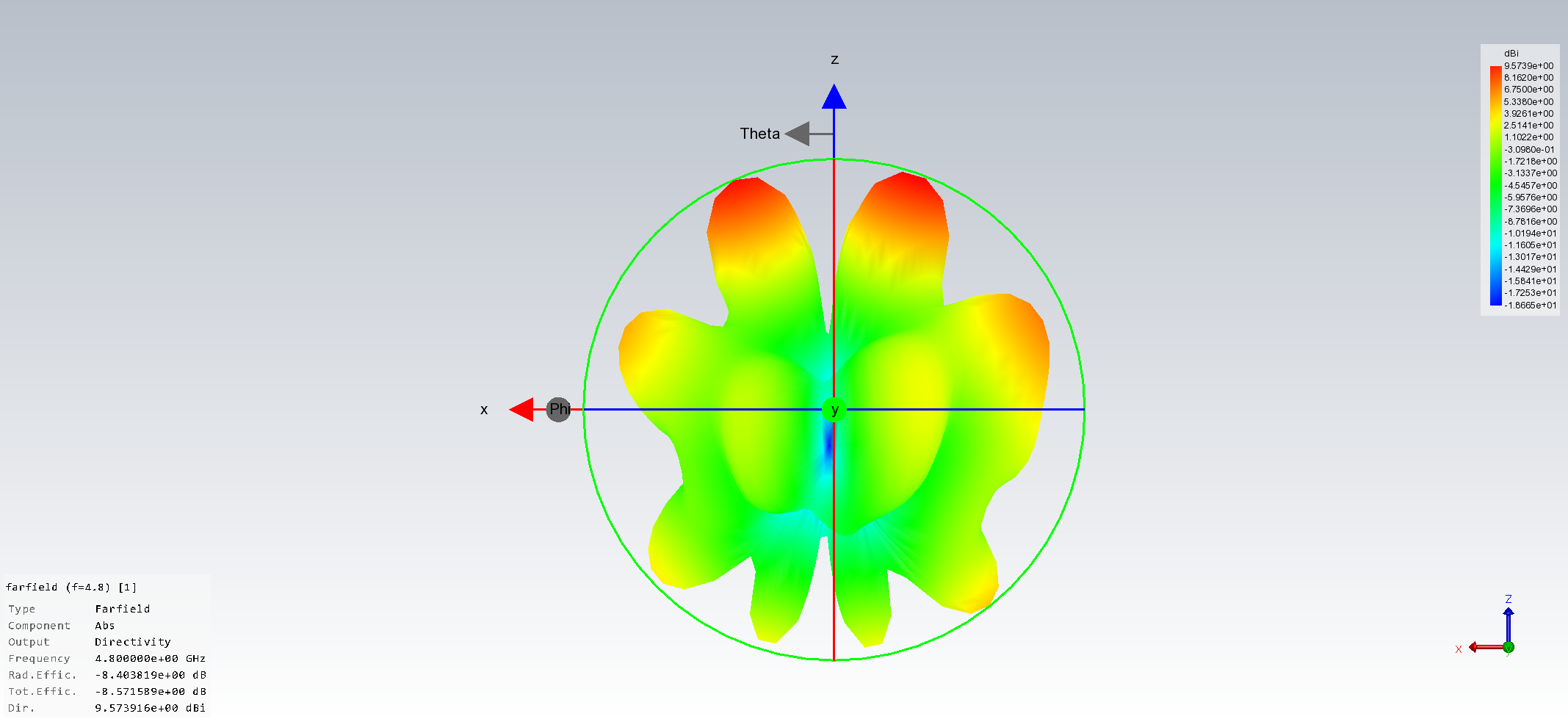

4.8GHz 频段 Farfield 辐射图及辐射 Polar 图对比

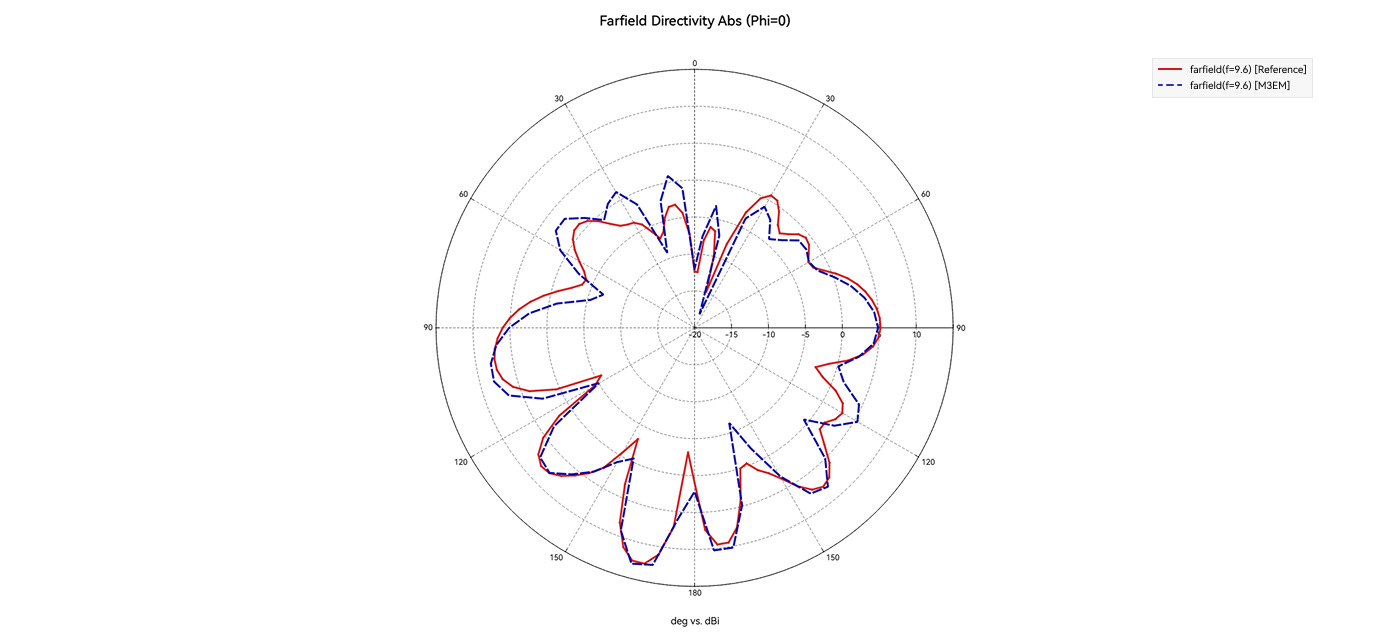

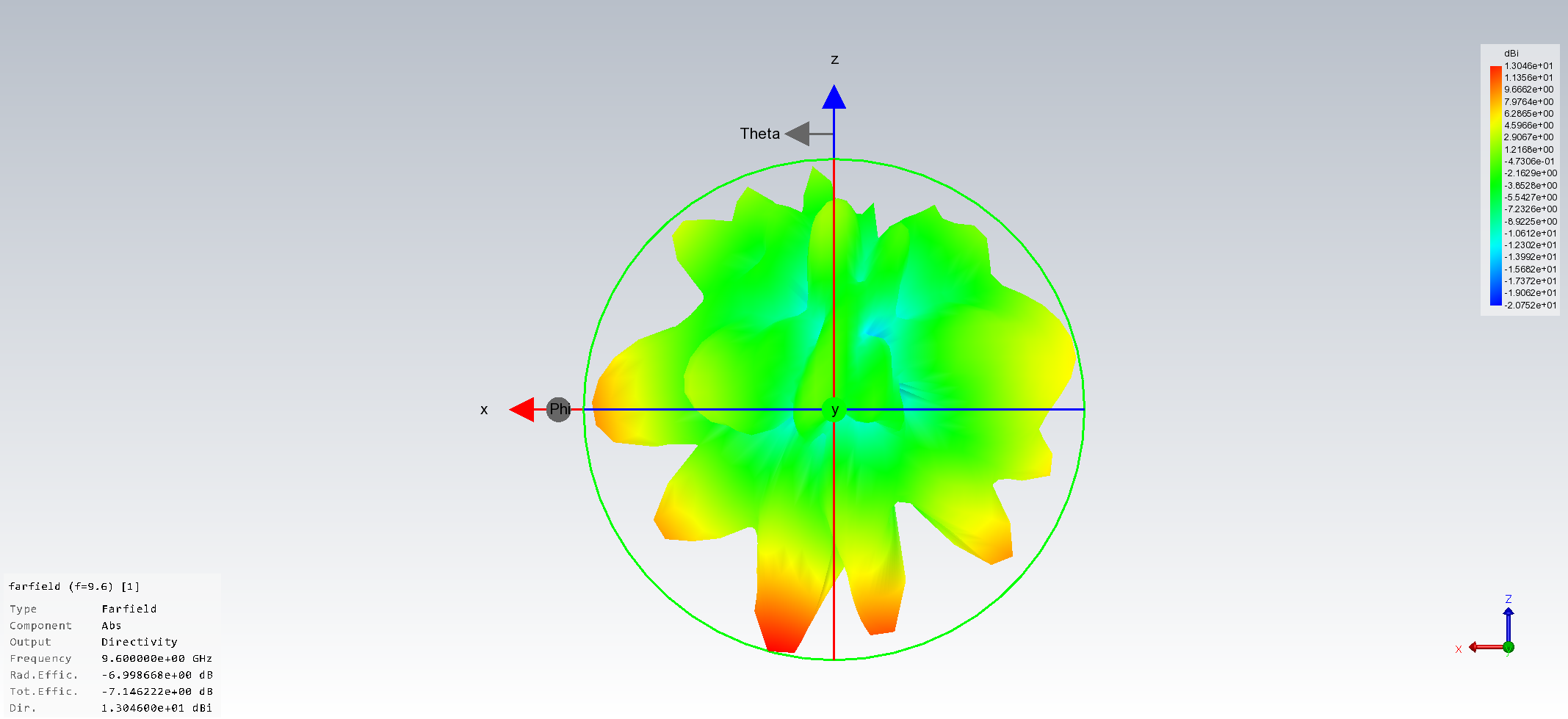

9.6GHz 频段 Farfield 辐射图及辐射 Polar 图对比

总结

本案例中，M3EM Studio 精准仿真出 FSS 结构的双频响应特性：4.8 GHz 处呈现带阻特性，9.6 GHz 处呈现带通特性。其中 S 参数和远场辐射切面图与行业参考软件高度一致，充分验证了仿真精度。得益于高自由度的局部网格剖分技术，M3EM Studio 能够精细解析十字环、分形图案等细微几何特征，确保关键指标计算可靠，为工程师高效迭代 FSS 设计、加速超材料透波结构研发提供了坚实支撑。
