融合前沿算法与硬件加速，为工程师打造下一代电磁仿真平台
基于时域有限积分技术（FIT），深度融合共形网格技术 ACE*，支持数亿级网格精细求解，确保仿真结果与实测数据高度吻合，满足工程级验证需求。
采用先进 GPU 硬件加速架构，实现百倍级求解加速*，将复杂模型的仿真周期从数天大幅压缩至数小时，显著提升工程迭代效率。
基于高精度场路耦合算法，提供高效稳定的同步 / 异步场路协同仿真能力，充分发挥 GPU 硬件加速优势，是应对 EMC 电磁兼容多场景复杂分析的核心工具。
集无源性、因果性与互易性智能检测与修复于一体的宏模型建模工具 M3EM Macro，内置先进拟合算法，支持多类型宏模型建立与分析，可自动生成高精度 SPICE 模型，加速系统级仿真验证。
提供完善的前后处理工具集，支持自动化流程编排与定制化二次开发，实现仿真数据的高效管理、可视化呈现与深度分析，全面提升工程师的作业效率。
从 5G 通信到卫星互联网，为创新应用提供可靠仿真支撑
面向智能手机、平板/PC、可穿戴设备等智能终端，提供从板级、模组到复杂整机级的精细化建模与仿真，可评估互连、天线、EMI/EMC 性能与风险，显著缩短设计迭代周期，提升设计质量，助力产品快速上市。
面向 5G 基站、小基站、室分等基带设施，支持大规模 MIMO 天线阵列仿真与优化，可分析波束赋形、覆盖范围与干扰特性，助力运营商实现网络优化部署，提升用户体验与网络容量。
面向 2.5D/3D IC、Chiplet 异构集成等先进封装设计，提供全链路电磁场仿真能力。支持亚微米级至厘米级封装系统的跨尺度协同建模，可优化高速互连通道的插损/回损/串扰，降低封装级电磁干扰（EMI），解决信号完整性（SI）问题。
聚焦车载天线设计与整车 EMC 性能验证，可精确预测车身金属框架对天线方向图的畸变效应，实现整车天线布局优化，改进整车 EMC 设计余量，助力汽车零部件及整车产品开发，打造自动驾驶和智能座舱的安全体验。
面向通信系统与相控阵雷达设计，支持一维/二维大规模阵列建模与波束优化，可分析阵列耦合、扫描特性与雷达探测性能，实现跨尺度（芯片-封装-系统级）全链路仿真与系统级性能优化。
面向卫星通信、航天器及无人机系统，支持星载天线、地面终端与机载雷达的电磁兼容性仿真，可分析天线布局、电磁干扰及电磁环境效应，满足航空航天高可靠性与严苛环境要求。
来自不同行业的真实仿真项目，验证 M3EM Studio 的卓越性能
在封装基板互连设计中，S 参数是评估信号完整性的核心指标。本案例将详细介绍如何使用 M3EM Studio 对待分析信号网络（Cadence Allegro）进行导入、建模到仿真求解的全流程。最终，通过将 M3EM Studio 的仿真结果与标杆软件进行对比，验证了 M3EM Studio 在该应用场景下的仿真精度。

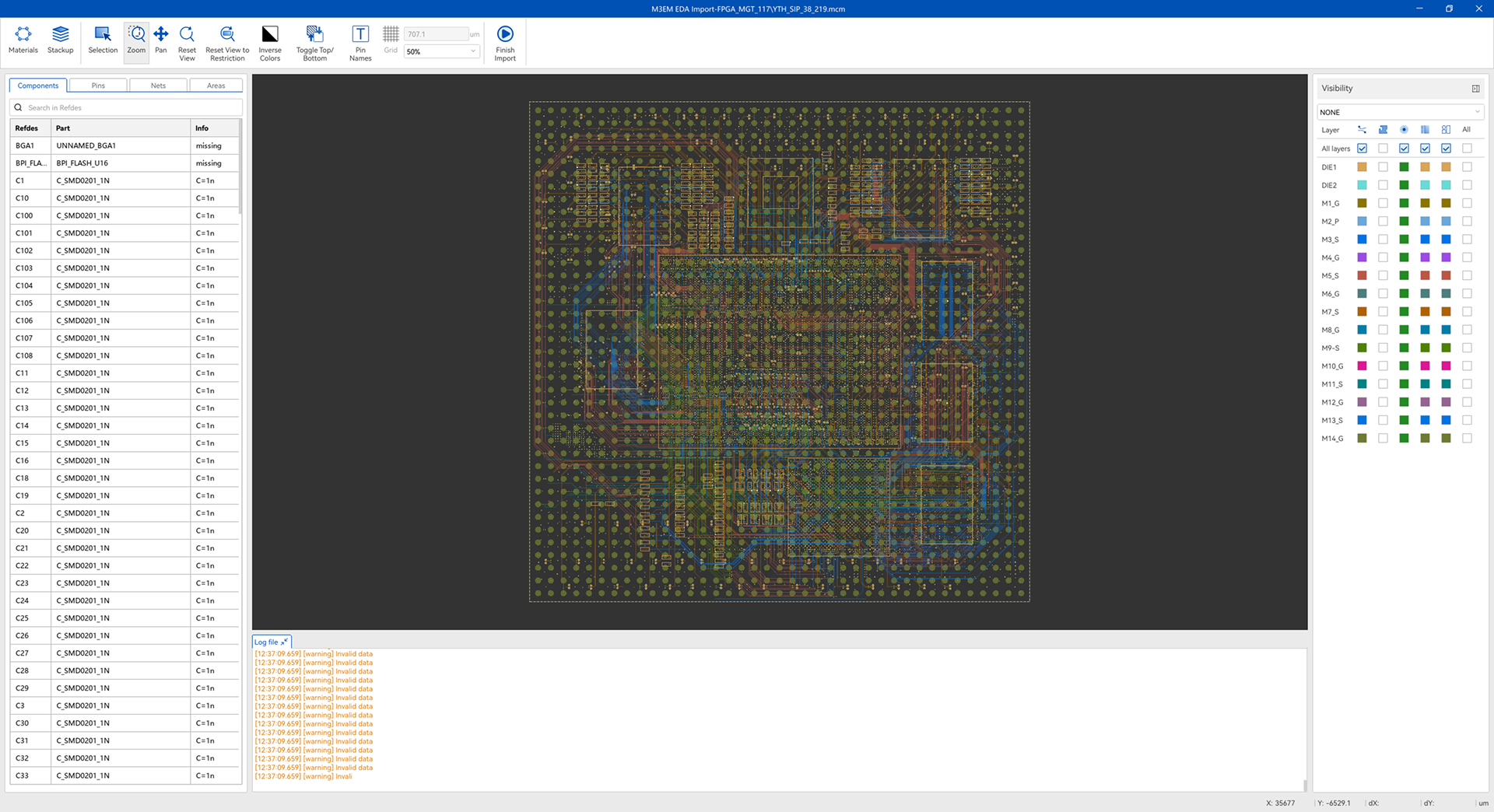

M3EM EDA 导入界面
本案例以某款 5G 智能手机整机为对象（含主板 PCB 详细走线及过孔），完整呈现从模型导入到结果分析的全流程精细化仿真。通过精准模拟金属边框与复杂组件间的电磁环境，快速输出 S 参数、天线增益、辐射效率等关键指标，助力工程师在设计早期精准定位干扰源、优化天线布局，大幅减少样机试制次数，为 5G 终端提供了一套高精度、高效率的整机天线仿真解决方案。

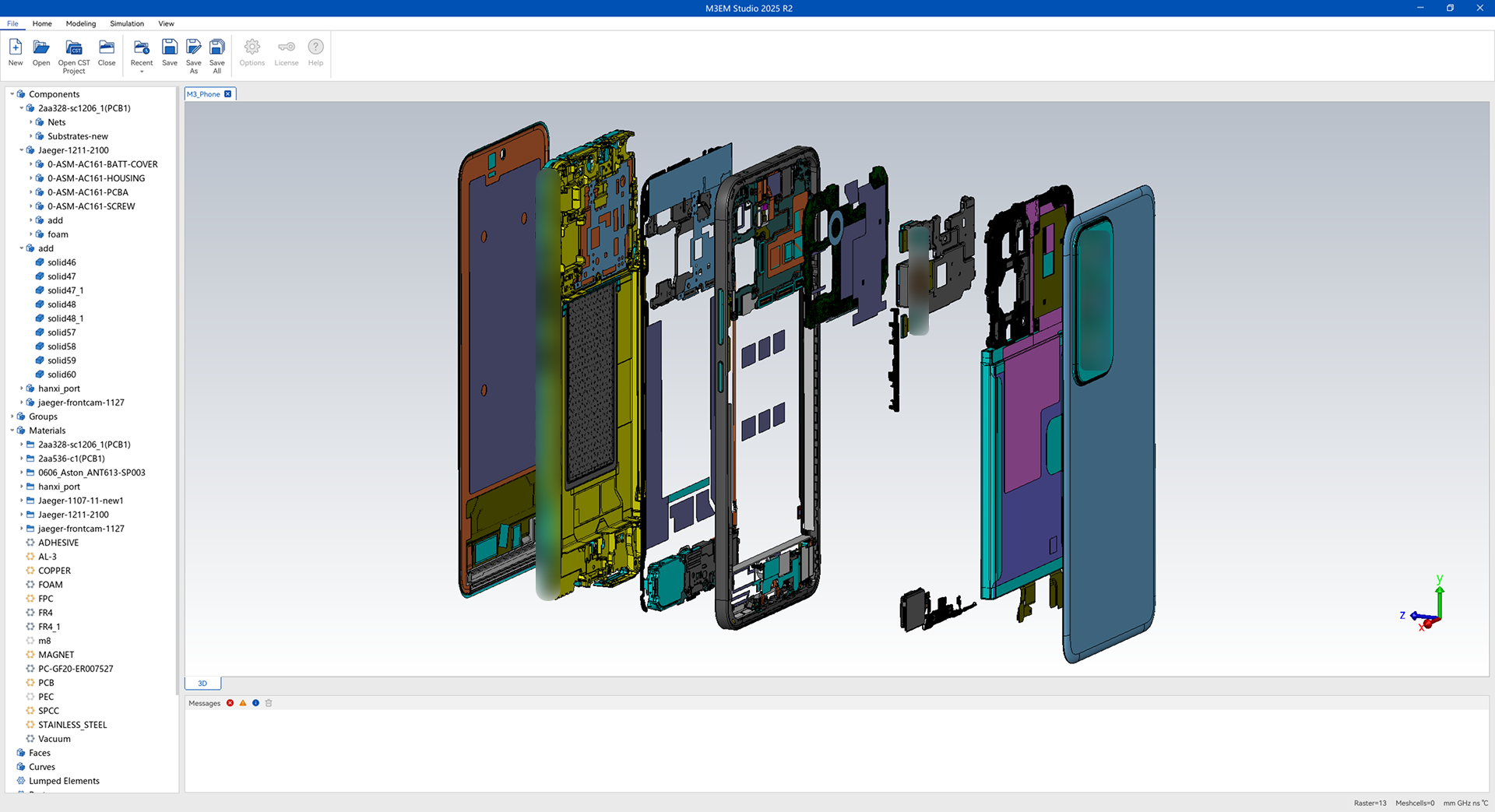

手机爆炸图
在车载天线开发中，零部件级设计验证（DV）完成后装车实测，常因整车复杂电磁环境（如金属屏蔽、腔体谐振、玻璃/内饰介电损耗及多天线互扰）导致辐射效率、方向图等关键指标偏移，带来性能不达标的风险。M3EM Studio 成功解决整车从微尺度零部件到大型车身之间的跨尺度仿真建模挑战，精准评估天线模块在复杂车载环境中的电磁性能，输出 S 参数、辐射效率与增益等关键参数，提前规避干扰隐患，支撑天线系统的快速迭代优化。

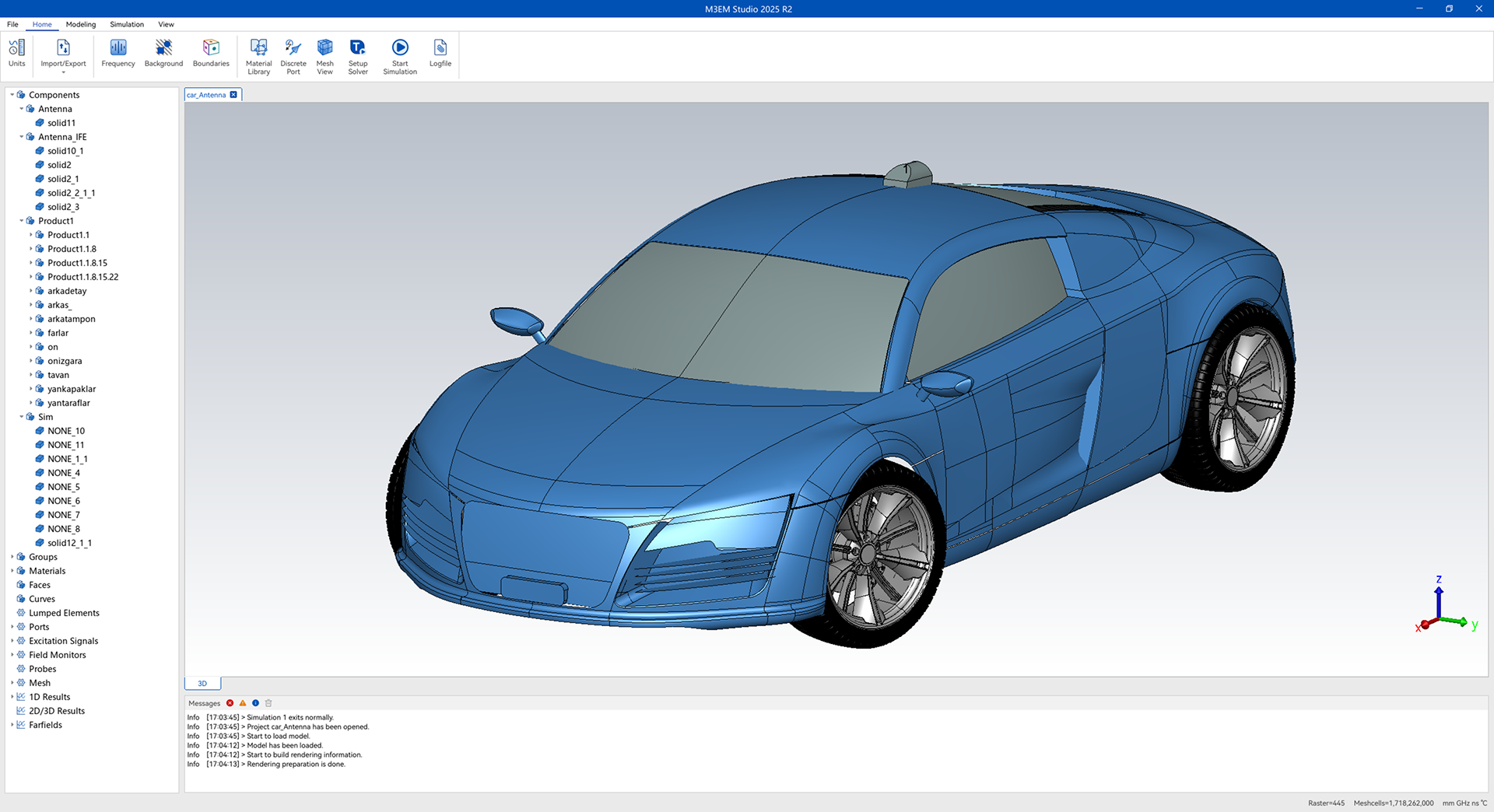

车载雷达模型
频率选择表面（Frequency Selective Surface，FSS）广泛应用于卫星通信与毫米波雷达系统，可在复杂电磁环境下实现特定频段的电磁调控。传统有限差分法因阶梯误差，导致谐振频点偏移，无法精确表征其频变特性。M3EM Studio 软件凭借独有的先进共形几何增强（Advanced Conformal Enhancement，ACE）技术避免了传统有限差分方法带来的阶梯误差，对具有复杂 Minkowski 分形单元的 FSS 透波阵列结构进行建模与仿真分析，研究该结构对天线 S 参数和远场辐射方向图的影响。

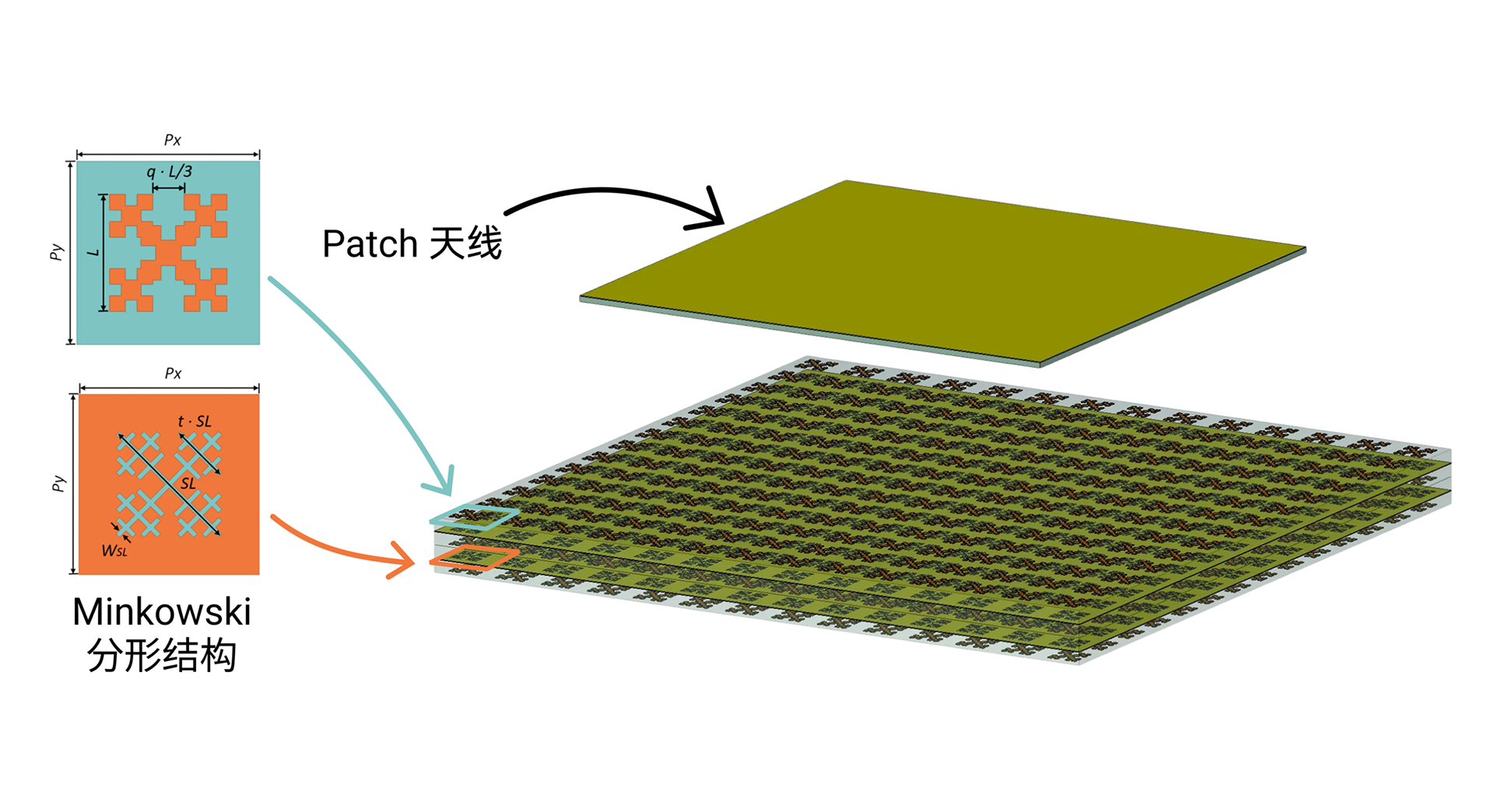

Patch 天线和 FSS 阵列结构
